吉時利6220/6221精密電流源：納米級測試的終極解決方案
2025-07-03
吉時利6220/6221精密電流源：納米級測試的終極解決方案
吉時利6200系列電流源（含6220 DC電流源與6221 AC/DC電流源）
專為高精度低噪聲測試設計，覆蓋100fA至210mA的電流范圍，輸出阻抗高達101?Ω，確保負載波動下的穩定性。其65,000點源存儲功能支持復雜電流掃描，而可重構三同軸輸出簡化了防護配置。
型號對比與選型建議
6220：純直流源，適用于霍爾測量、脈沖IV測試等基礎場景。
6221（推薦型號）：增加AC輸出（4pA-210mA峰峰值） 和任意波形生成功能，支持10MHz更新率與100kHz正弦波，內置以太網接口，是半導體、超導材料AC特性分析的理想選擇。
為何主推6221？
作為市面唯一商用低電流AC源，6221解決了自制方案的痛點：
替代笨重的AC電阻橋/鎖相放大器，噪聲降低10倍
支持5μs超窄脈沖（配合2182A納伏表達50μs級IV測量）
內置LabVIEW示例軟件（Win7+系統兼容），簡化微分電導等復雜測試
關鍵參數與附件
| 核心規格 | 6220 | 6221 |
電流范圍(DC) | 100fA~105mA | 100fA~105mA |
電流范圍(AC) | - | 4pA~210mA p-p |
電壓鉗位 | 0.1V~105V | 0.1V~105V |
接口 | GPIB/RS-232 | +以太網 |
特色功能 | 220型仿真模式 | 任意波形發生器 |
必備附件：
7078-TRX-5低噪聲三同軸線（1.5m，防護干擾）
8501-2觸發鏈路電纜（聯測2182A納伏表）
CA-180-3A以太網線（6221遠程控制）
相較傳統“電壓源+電阻”自制方案，622X系列具備：
電壓鉗位保護：精準限制DUT端電壓（0.1V步進），避免器件過壓損壞；
負載無關性：>101?Ω輸出阻抗，電流穩定性提升1000倍；
集成化控制：無需外接靜電計反饋，減少誤差源。
典型應用場景
納米器件測試：100fA級電流注入量子點/石墨烯材料
脈沖IV分析：50μs超短脈寬測量（配合2182A）
諧波響應研究：6221的純凈AC信號替代鎖相放大器

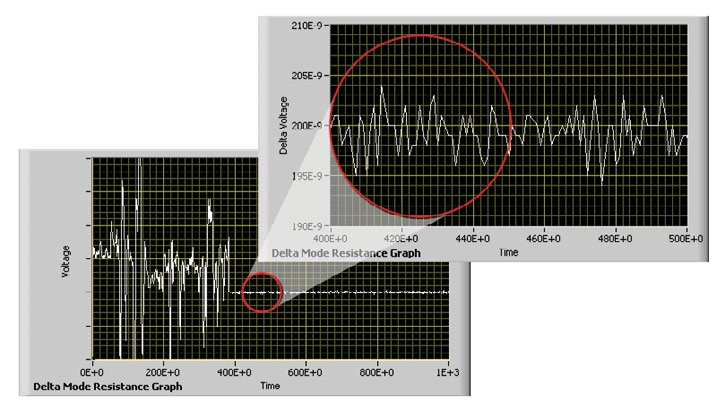

低溫電導測量：Delta模式降噪1000:1（圖2）
案例：某半導體廠采用6221+2182A套件，將微分電導測試速度提升10倍，噪聲降至1nV以下。
獲取專屬方案
如需了解6221經濟型配置，請 聯系我們 的技術團隊，為您定制納米級測量解決方案！
