泰克 MSO DPO70000DX 系列示波器：高性能測試的卓越之選
2024-12-10

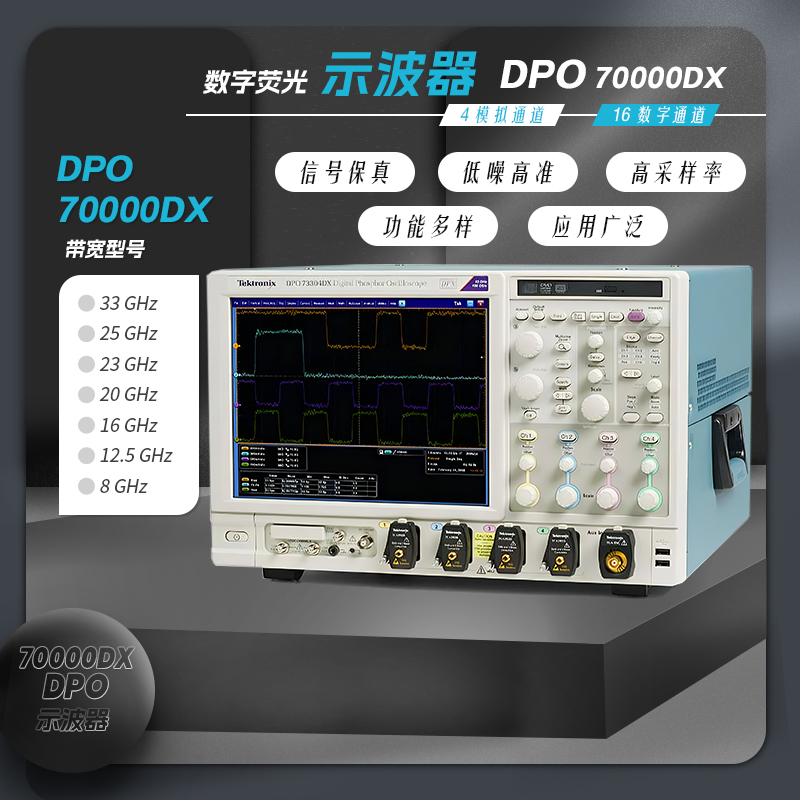

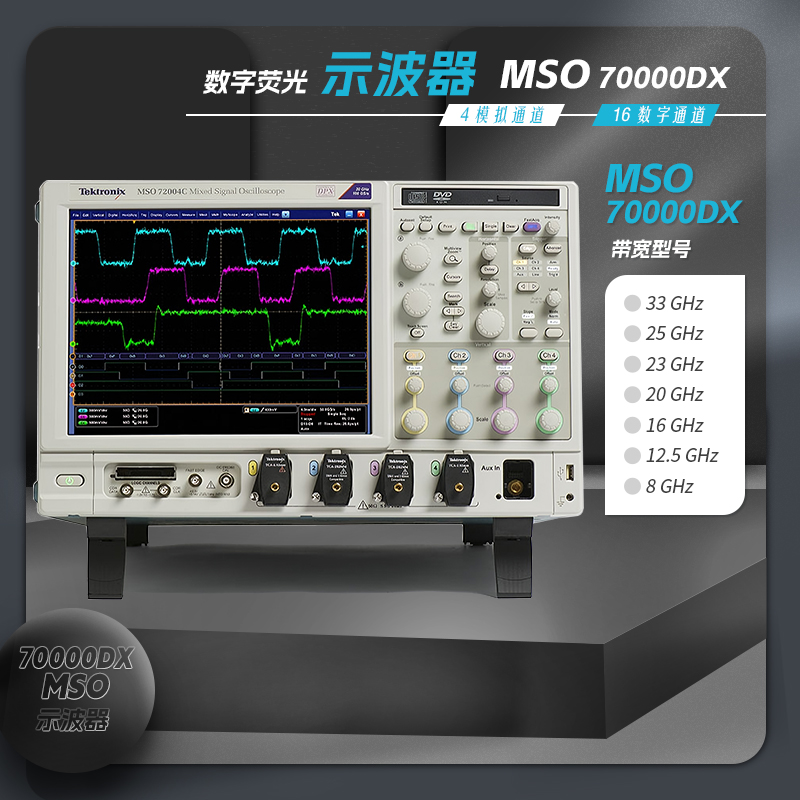

泰克 MSO DPO70000DX 系列示波器
高性能測試的卓越之選
在電子測試領域，一款高性能、高精度的示波器是工程師們追求卓越的必備工具。泰克 MSO DPO70000DX 系列示波器以其出色的性能和先進的技術，成為了行業中的翹楚。今天，讓我們一同深入了解這一系列示波器的奧秘。
一、基礎參數與產品型號
泰克 MSO DPO70000DX 系列提供了豐富的型號選擇，以滿足不同應用場景的需求。
| 型號 | 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道數 |
|---|---|---|---|---|---|
| MSO73304DX | 33 GHz | 50 GS/s - 100 GS/s | 62.5M 點 - 1G 點 | 4 | 16 |
| DPO73304DX | 33 GHz | 50 GS/s - 100 GS/s | 31.25M 點 - 1G 點 | 4 | - |
| MSO72504DX | 25 GHz | 50 GS/s - 100 GS/s | 62.5M 點 - 1G 點 | 4 | 16 |
| DPO72504DX | 25 GHz | 50 GS/s - 100 GS/s | 31.25M 點 - 1G 點 | 4 | - |
| MSO72304DX | 23 GHz | 50 GS/s - 100 GS/s | 62.5M 點 - 1G 點 | 4 | 16 |
| DPO72304DX | 23 GHz | 50 GS/s - 100 GS/s | 31.25M 點 - 1G 點 | 4 | - |
| MSO72004DX | 20 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | 16 |
| DPO72004DX | 20 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | - |
| MSO71604DX | 16 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | 16 |
| DPO71604DX | 16 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | - |
| MSO71254DX | 12.5 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | 16 |
| DPO71254DX | 12.5 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | - |
| MSO70804DX | 8 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | 16 |
| DPO70804DX | 8 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | - |
不同型號在帶寬、采樣率和上升時間等關鍵參數上有所差異，用戶可以根據具體的測試需求選擇合適的型號。
二、特點功能
1. 先進的信號采集與處理
- 采用異步時間交織（ATI）架構，實現了低噪聲和高保真度的實時信號采集，為復雜信號的精確分析提供了堅實基礎。
- 多種觸發功能確保能夠精準捕獲各種信號特征，無論是高速串行信令還是寬帶 RF 信號。
2. 出色的多臺協同與擴展性
- UltraSync 多臺時間同步總線支持多臺儀器同步工作，滿足了對更多通道和更高性能的需求。
3. 良好的易用性與操作性
- 緊湊的設計優化了空間利用率，同時具備完整獨立的功能，方便用戶操作和安裝。
4. 豐富的分析功能
- 配備了多種高級分析應用程序，如 DPOJET 全方位抖動和噪聲分析等，為深入研究信號特性提供了強大支持。
三、優勢
1. 卓越的性能表現
- 高達 70 GHz 的模擬帶寬和超低噪聲的 ATI 架構，使其在處理高速、復雜信號時表現出色。
2. 領先的架構技術
- ATI 架構在噪聲性能方面優于傳統技術，提供了更準確的信號測量。
3. 強大的靈活性
- 多臺模式的可擴展性以及緊湊的設計，適應了多樣化的測試環境和需求。
4. 全面的功能集成
- 涵蓋了從信號采集到深度分析的各個環節，為用戶提供了一站式的解決方案。
四、標配附件
標配附件 | 說明 |
ATI 通道附件 | 保障 ATI 通道的性能和連接可靠性 |
儀器附件 | 確保儀器的正常使用、安全防護和合規性 |
這些標配附件為用戶提供了便利，使得儀器能夠更好地發揮其性能。
五、應用場景
1. 高速通信領域
- 對于 5G 通信系統的研發和測試，DPO77002SX 等高帶寬型號能夠準確分析高速信號的特性。
2. 半導體研發
- 在芯片設計和測試過程中，MSO DPO70000DX 系列可以幫助檢測和分析微小的信號變化。
3. 航空航天與國防
- 用于復雜電子系統的性能評估和故障診斷。
總結：
泰克 MSO DPO70000DX 系列示波器憑借其卓越的性能、豐富的功能和廣泛的應用場景，成為了電子測試領域的杰出代表。無論是在高速通信、半導體研發還是其他對測試精度要求極高的領域，都能發揮重要作用。與競品相比，在多個關鍵指標上具有顯著優勢。
以上介紹希望能為您提供有價值的參考。如果您對該系列示波器還有更多的疑問或需要進一步的信息，歡迎隨時聯系我們。點擊前往?
